Các loại pin dùng cho thiết bị công suất cao cần vừa cấp điện tốt, vừa hạn chế điện hao thành nhiệt. Công nghệ lõi pin Full-tab, với thiết kế giúp rút ngắn đường dẫn điện bên trong, là một hướng cải tiến được các nhà sản xuất quan tâm.
Mới đây, chuyên trang Chongdiantou cùng phòng thí nghiệm Dianchi.cn đã công bố bài kiểm nghiệm toàn diện mẫu lõi pin hình trụ Yichuan INR21700-40P dung lượng 4.000mAh ứng dụng cấu trúc Full-tab thế hệ mới. Trong bài viết thuộc chuyên mục Chube Lab hôm nay, chúng ta sẽ cùng giải thích thật dễ hiểu cấu trúc Full-tab mang lại lợi ích gì cho người dùng và xem trọn bộ hình ảnh đo kiểm thực tế của viên pin này.
Cấu trúc pin Full-tab khác gì so với pin truyền thống?
Bên trong một viên pin hình trụ như pin 18650 hay 21700, các lá cực dương, màng ngăn cách điện và lá cực âm được cuộn tròn nhiều lớp chồng lên nhau giống như một cuộn giấy dài.
- Ở lõi pin đơn cực nhĩ truyền thống: Để dẫn dòng điện từ cuộn lá đồng và lá nhôm dài cả mét đó ra hai đầu viên pin, nhà sản xuất chỉ hàn một dải kim loại nhỏ ở đầu cuộn gọi là cực nhĩ. Hãy hình dung một nhà hát có hàng nghìn khán giả ngồi kín bên trong nhưng khi buổi diễn kết thúc tất cả phải chen chúc chui qua đúng một cánh cửa thoát hiểm hẹp duy nhất ở cuối phòng. Dòng điện phải chạy vòng qua quãng đường rất dài dọc theo lá cực rồi dồn lại tại một điểm hẹp làm tăng nội trở lên mức 15mΩ đến 30mΩ, làm tăng lượng nhiệt sinh ra tại điểm hàn đó.
- Ở lõi pin Full-tab: Thay vì chỉ gắn một dải dẫn điện nhỏ hẹp, toàn bộ mép dọc của cuộn lá cực được cắt laser chính xác và gập sát lại để nguyên cả mặt đáy lẫn mặt đỉnh của cuộn lõi đều tiếp xúc trực tiếp với nắp vỏ pin. Hình ảnh này giống như việc dỡ bỏ bức tường chắn để mở toang hàng trăm cánh cửa dọc suốt chiều dài nhà hát, giúp khán giả ở bất kỳ hàng ghế nào cũng chỉ cần bước thẳng một bước ngắn vài chục milimet là thoát ra ngoài.
Nhờ rút ngắn tối đa quãng đường di chuyển của dòng điện, người dùng thiết bị sử dụng pin Full-tab nhận được ba lợi ích thiết thực: nội trở giảm mạnh xuống dưới 5mΩ giúp tiết kiệm năng lượng hao phí, nhiệt lượng phân tán đều hơn, hỗ trợ kiểm soát nhiệt khi thiết bị hoạt động ở công suất cao, đồng thời cho phép xả dòng liên tục tới 40A - 60A và nạp đầy 50% dung lượng chỉ trong 16 phút.
Ngoại hình và cấu tạo thực tế của lõi pin Yichuan INR21700-40P

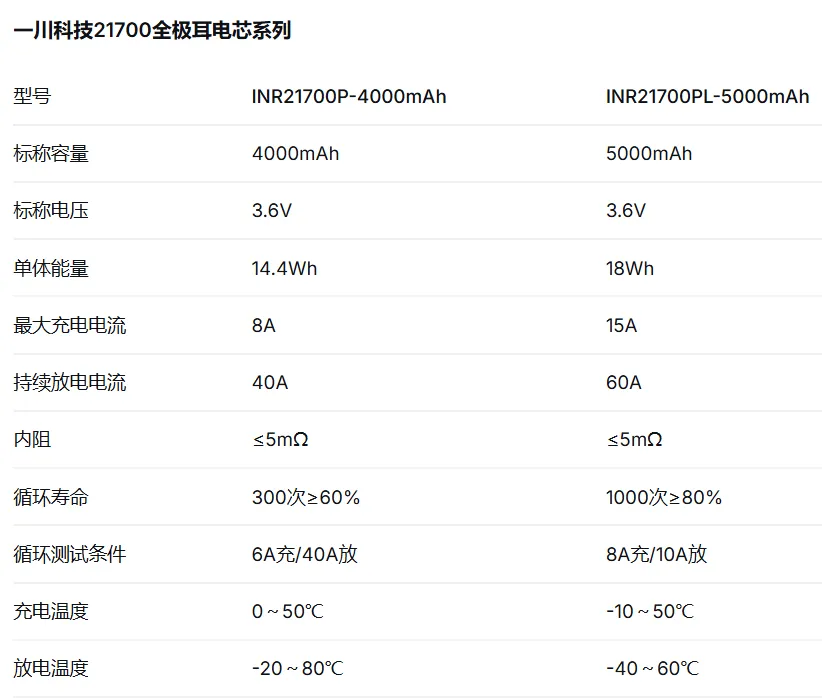

Theo dữ liệu từ bài kiểm nghiệm của Chongdiantou, hãng Yichuan New Energy phát triển hai dòng pin 21700 Full-tab có nội trở xoay chiều danh định không quá 5mΩ, bao gồm bản INR21700PL-5000mAh màu xanh lá ưu tiên dung lượng lưu trữ và bản INR21700P-4000mAh màu đỏ ưu tiên công suất xả và tốc độ sạc nhanh.

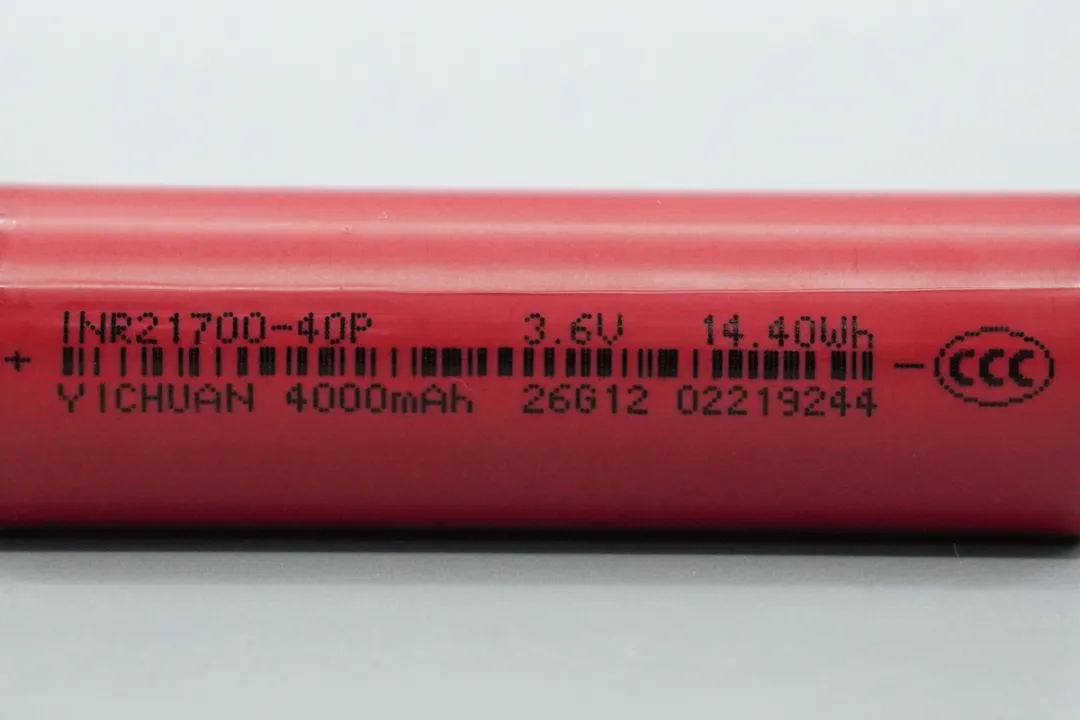

Phiên bản đưa vào thử nghiệm lần này là mẫu INR21700-40P khoác lớp vỏ bọc màng co nhiệt PVC màu đỏ phẳng phiu. Trên thân vỏ in rõ mã hiệu INR21700-40P, điện áp danh định 3.6V, năng lượng định mức 14.40Wh cùng biểu tượng chứng nhận an toàn bắt buộc CCC và mã truy xuất nguồn gốc.

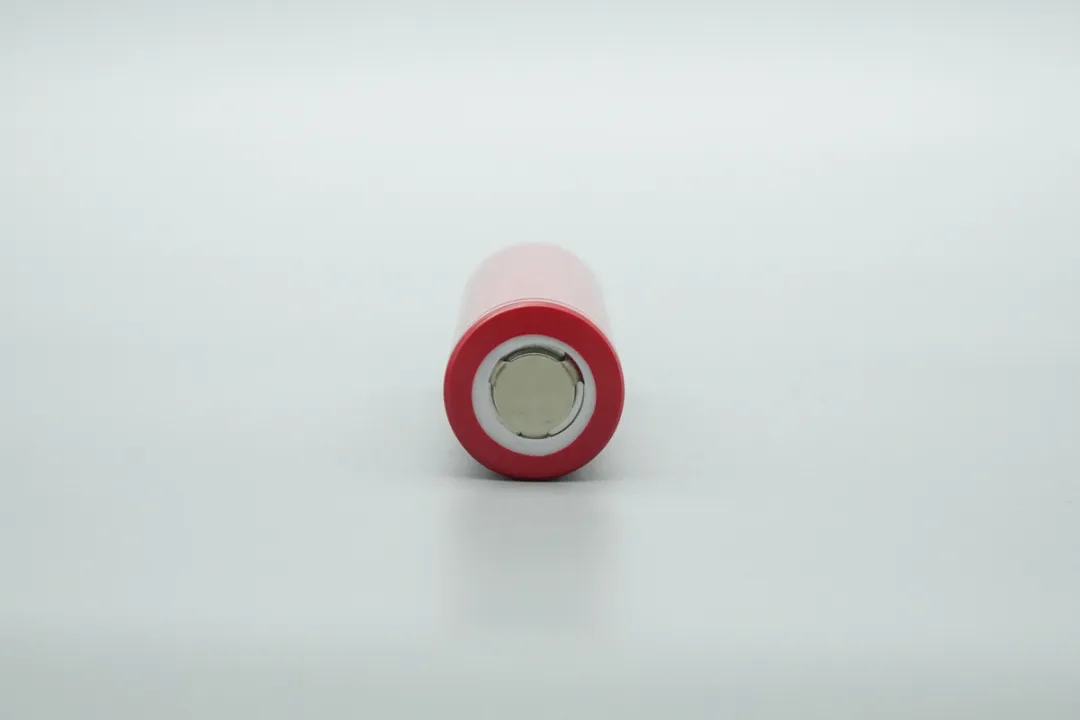

Ở phần đầu cực dương, nắp kim loại được thiết kế phẳng với ba khe thoát khí an toàn bố trí cân đối giúp giải phóng áp suất kịp thời nếu xảy ra sự cố quá áp. Mặt đáy cực âm làm từ hợp kim niken sáng bóng có diện tích tiếp xúc phẳng rộng rãi nhằm tối ưu khả năng ghép nối trong các khối pin công suất lớn.

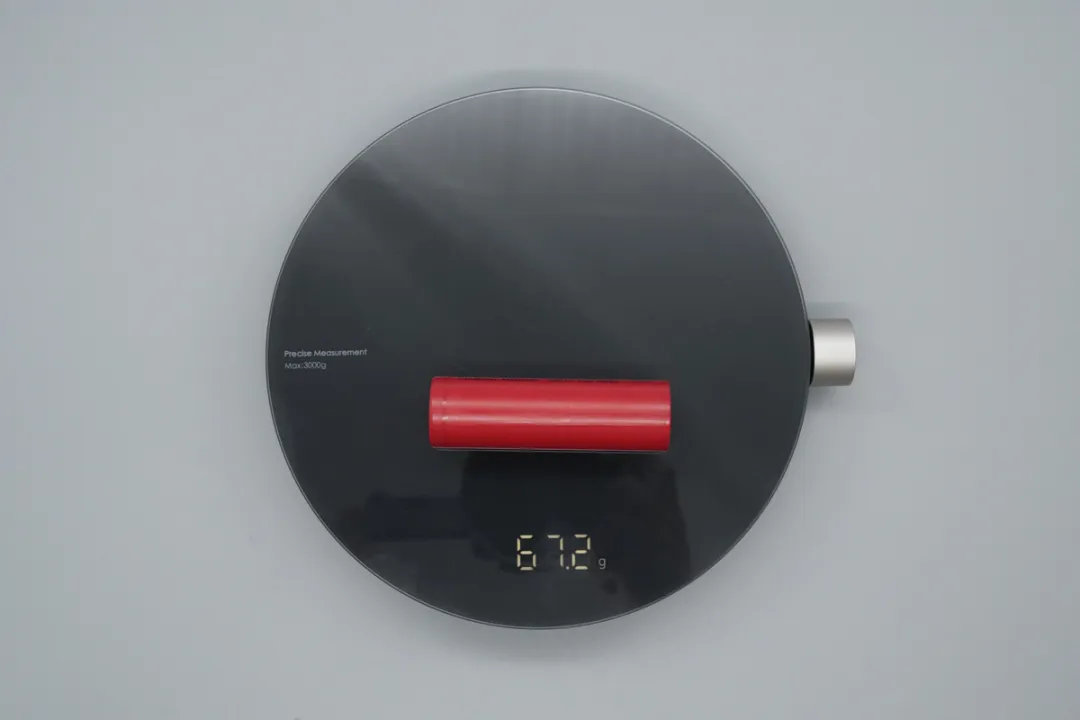

Qua đo đạc thực tế bằng thước kẹp chuyên dụng và cân điện tử tại phòng lab, viên pin có chiều dài thực tế đạt 70.8mm, đường kính thân đạt 21.2mm và trọng lượng thực tế chỉ 67.2g.
Thông số kỹ thuật chi tiết và công nghệ phủ cực dương LATP
Theo bảng tài liệu kỹ thuật chính thức của nhà sản xuất, cực dương của lõi pin Yichuan INR21700-40P được ứng dụng công nghệ phủ vật liệu dẫn điện LATP giúp hạn chế các phản ứng phụ trên bề mặt tiếp xúc, tăng tốc độ di chuyển của ion Lithium và làm chậm quá trình tăng nhiệt nhằm nâng cao độ an toàn tổng thể.
- Dung lượng định mức: Dung lượng danh định đạt 4.000mAh và dung lượng tối thiểu đạt 3.950mAh, điện áp ngắt sạc ở mức 4.20V và điện áp ngắt xả ở mức 2.50V.
- Dòng sạc hỗ trợ: Dòng sạc tiêu chuẩn đạt 0.5C tương đương 2A và dòng sạc nhanh tối đa cho phép lên tới 2C tương đương 8A.
- Khả năng xả dòng lớn: Hỗ trợ xả liên tục ở mức 40A và có thể xả liên tục tới 60A khi thiết lập ngưỡng ngắt bảo vệ nhiệt độ ở 80°C. Ngay cả khi xả nặng ở mức 10C tức 40A, viên pin vẫn giải phóng trên 95% dung lượng tham chiếu.
- Độ bền chu kỳ và hoạt động trong môi trường khắc nghiệt: Sau 300 chu kỳ sạc nhanh 1.5C và xả nặng 40A liên tục, pin vẫn giữ được tối thiểu 60% dung lượng. Ở môi trường lạnh âm 20°C, pin vẫn cung cấp tối thiểu 75% dung lượng.
Kết quả đo nội trở thực tế thấp chỉ từ 3.19mΩ

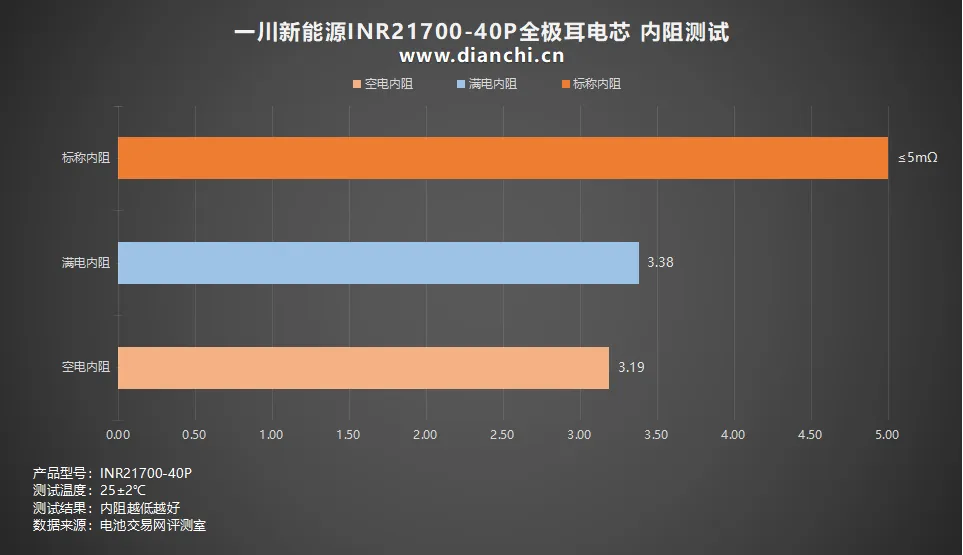

Khi kiểm tra bằng máy đo nội trở chuyên dụng ở tần số xoay chiều 1kHz, dù thông số hãng công bố là dưới 5mΩ, kết quả đo thực tế của viên pin Yichuan INR21700-40P còn vượt trội hơn: nội trở khi pin cạn ở mức điện áp 2.50V chỉ là 3.19mΩ và khi pin được sạc đầy ở mức 4.20V cũng chỉ dừng ở mức 3.38mΩ.
Thử nghiệm sạc nhanh thực tế từ 0.2C đến 2C nạp 50% chỉ trong 16 phút
Để đánh giá chính xác hiệu năng nạp năng lượng, phòng thí nghiệm đã đưa viên pin vào buồng ổn định nhiệt độ 25°C và tiến hành đo kiểm ở 4 mức dòng sạc từ 0.2C, 0.5C, 1C cho tới mức sạc nhanh 2C tức dòng 8.000mA:
- Ở mức 0.2C tương đương 800mA: Công suất đạt đỉnh 3.35W, sạc đạt 50% trong 2 giờ 50 phút và đầy 100% sau 5 giờ 37 phút.
- Ở mức 0.5C tương đương 2.000mA: Công suất đạt đỉnh 8.39W, sạc đạt 50% trong 1 giờ 06 phút và đầy 100% sau 2 giờ 33 phút.
- Ở mức 1C tương đương 4.000mA: Công suất đạt đỉnh 16.50W, sạc đạt 20% trong 16 phút, đạt 50% trong 35 phút, đạt 80% trong 54 phút và đầy 100% sau 1 giờ 27 phút.

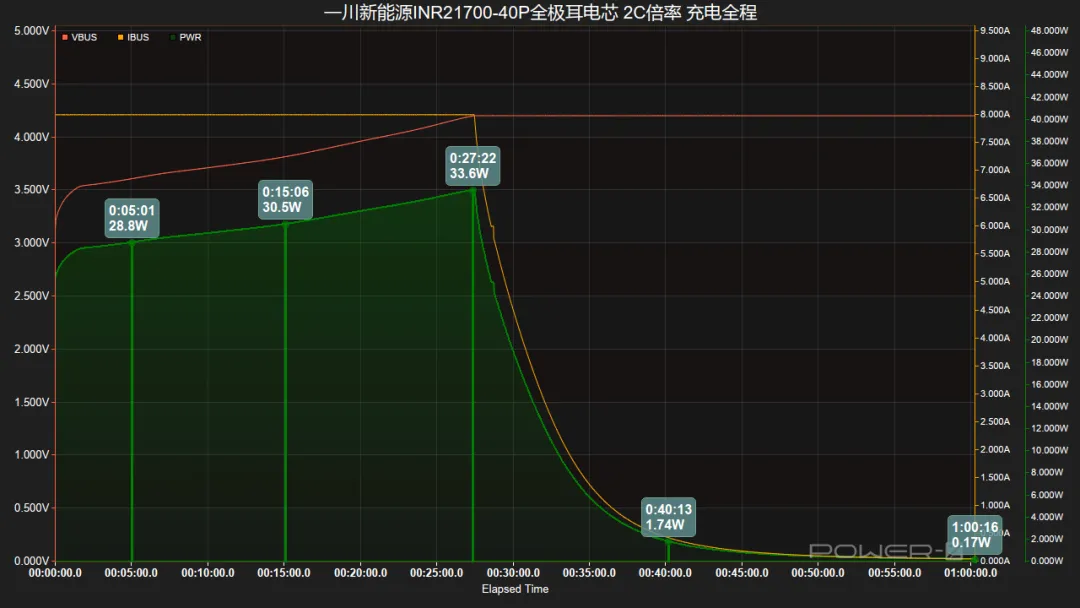

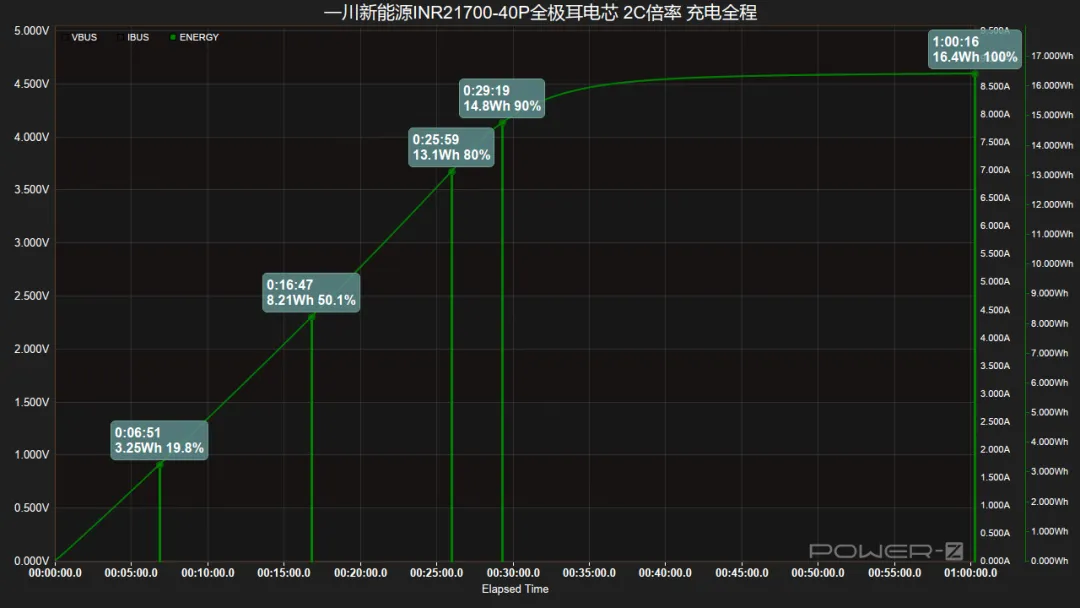

- Ở mức sạc nhanh 2C tương đương 8.000mA: Công suất chạm đỉnh 33.60W tại phút thứ 27. Viên pin chỉ mất đúng 6 phút để nạp được 20%, mất 16 phút để chạm mốc 50%, mất 25 phút để đạt 80% và hoàn tất quá trình sạc đầy 100% trong đúng 60 phút.
Với thành tích nạp 50% dung lượng chỉ trong 16 phút ở dòng sạc 2C, lõi pin Yichuan INR21700-40P đã xuất sắc vượt qua bài thử sạc nhanh 2050 của ChargerLAB vốn yêu cầu nạp tối thiểu 50% pin trong vòng chưa đầy 20 phút.
Hướng ứng dụng của pin Full-tab trong thiết bị di động
Pin 21700 Full-tab hướng tới các thiết bị cần cấp điện ở mức cao như quạt cầm tay, pin dự phòng và trạm sạc. Khả năng giảm nhiệt và rút ngắn thời gian sạc cần được đánh giá trên từng sản phẩm hoàn chỉnh, không thể áp dụng nguyên kết quả của một lõi pin cho mọi thiết bị.
