Bên trong Baseus EnerFill 20000mAh 45W có hai cáp

Baseus đã giới thiệu dòng pin sạc dự phòng cao cấp Baseus EnerFill 20000mAh 45W, mã sản phẩm E00370. Mẫu pin dự phòng thế hệ mới này sở hữu thiết kế hai cáp sạc tích hợp kiêm quai xách tay tiện lợi, công suất sạc nhanh hai chiều 45W cùng tính năng NFC chạm thông minh tra cứu trực tiếp tình trạng hoạt động pin và nhiệt độ ngay tại thời điểm kiểm tra trên điện thoại.

Theo bài tháo máy chi tiết từ chuyên trang công nghệ Chongdiantou, hôm nay Chube.vn tổng hợp lại toàn bộ bài viết phân tích cấu tạo và bo mạch bên trong của mẫu pin sạc dự phòng Baseus EnerFill 20000mAh 45W để người dùng yêu công nghệ tại Việt Nam cùng tham khảo.

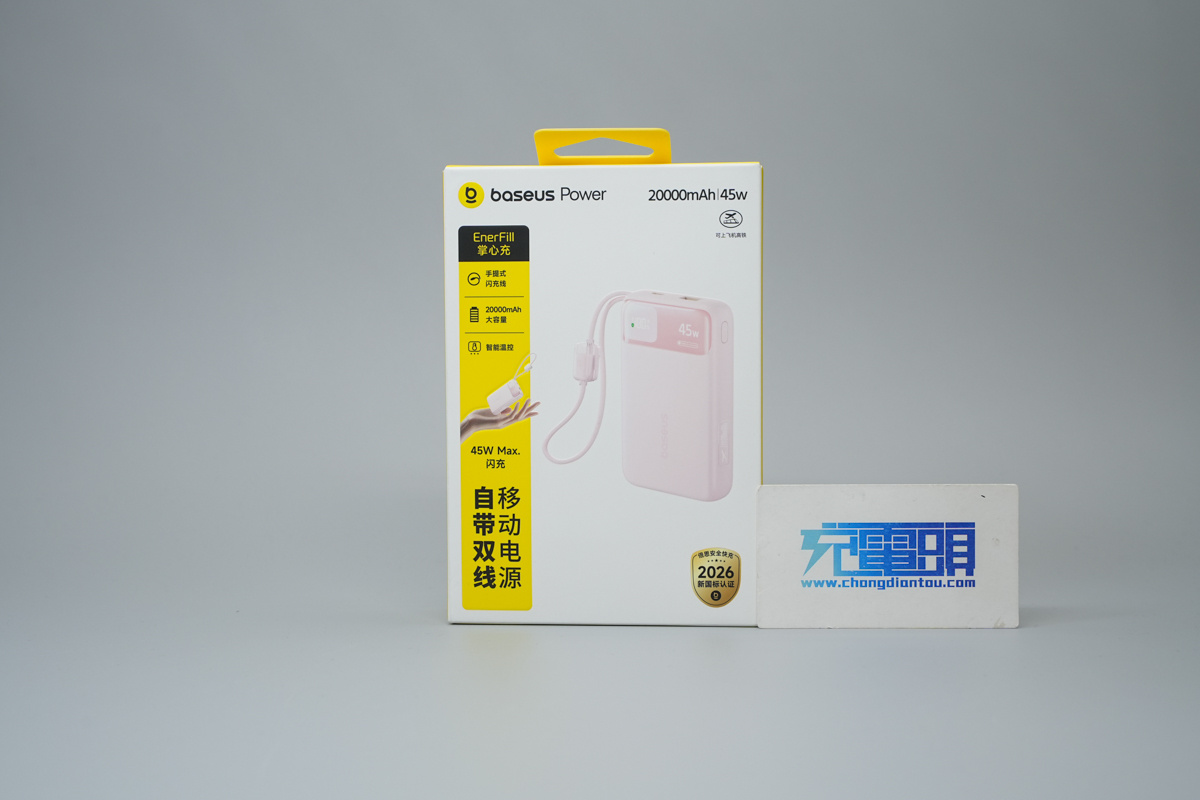

Bao bì hộp đựng Baseus EnerFill 20000mAh 45W với đầy đủ chứng nhận an toàn

Thiết kế cáp sạc kép tích hợp kiêm quai xách tiện lợi

Baseus EnerFill 20000mAh 45W sở hữu lớp vỏ nhựa chống cháy phủ nhám mờ, các cạnh bo tròn cho cảm giác cầm nắm chắc chắn. Mặt trước nổi bật với dải ốp bóng bẩy tích hợp màn hình LED kỹ thuật số báo phần trăm pin, ký hiệu công suất 45W và vùng cảm ứng NFC.

Dây cáp bện dù bền bỉ tích hợp chốt khóa biến thành quai xách tay gọn gàng

Điểm sáng tạo của pin là hệ thống chốt khóa tích hợp hai đầu cáp USB-C và Lightning bện dù chống đứt gãy. Khi không dùng, hai đầu cáp được gắn cố định vào đỉnh máy tạo thành quai xách tiện dụng, không còn nỗi lo vướng víu dây sạc khi ra ngoài.

Hệ thống cổng sạc đa năng và khả năng tương thích

Cụm kết nối trên đỉnh máy bao gồm hai cổng sạc và hai cáp gắn sẵn:

• Cổng USB-C độc lập hỗ trợ sạc nhanh hai chiều tối đa 45W
• Cổng USB-A hỗ trợ các chuẩn sạc nhanh truyền thống
• Cáp USB-C gắn liền sạc nhanh hai chiều cho điện thoại, máy tính bảng và laptop mỏng nhẹ
• Cáp Lightning gắn liền dành cho iPhone, iPad có cổng Lightning

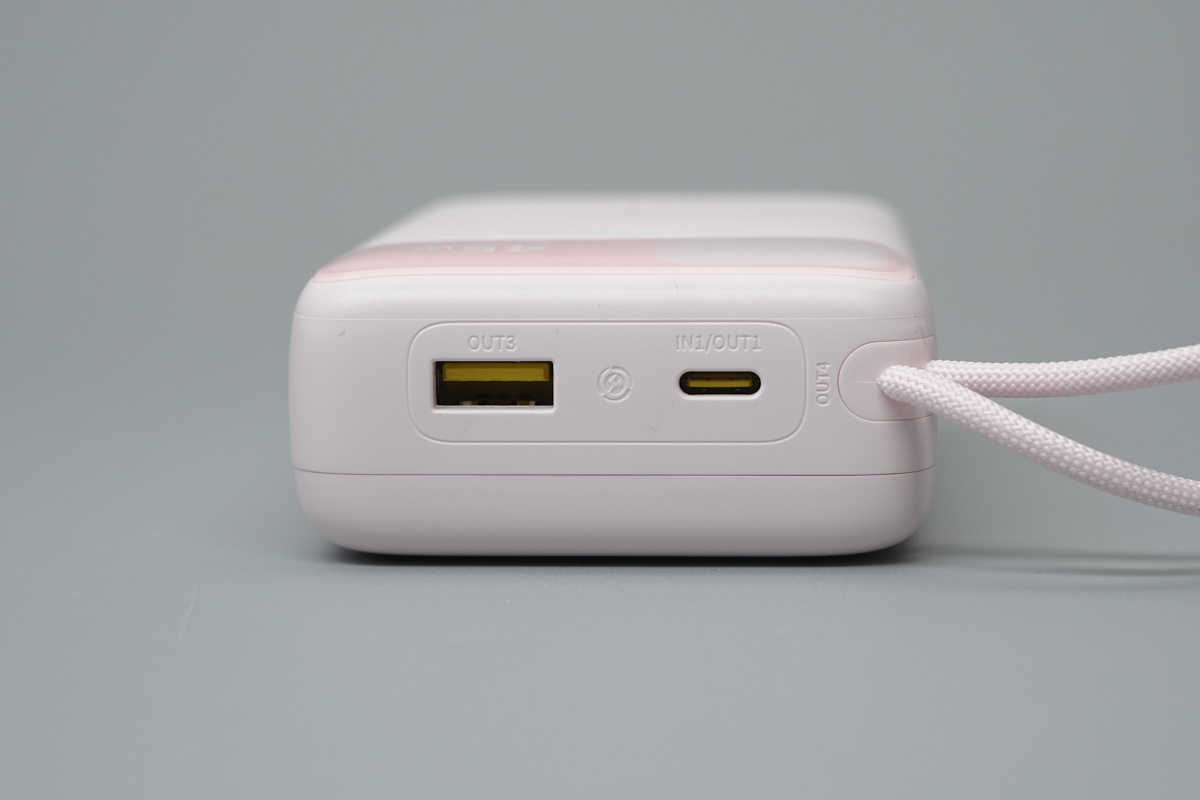

Cụm kết nối trên đỉnh máy gồm cổng USB-A, cổng USB-C và 2 đầu cáp tích hợp

Kích thước thân pin đo thực tế là 110.99 x 68.36 x 32.31 mm, cân nặng khoảng 362.3g. Sợi cáp USB-C dài 18cm và sợi Lightning dài 10cm, vừa vặn để sử dụng cùng lúc trên tay.

Thử nghiệm giao thức sạc nhanh và công suất thực tế

Kiểm tra bằng thiết bị đo chuyên dụng POWER-Z KM003C cho thấy pin dự phòng hỗ trợ đầy đủ các giao thức sạc nhanh thông dụng gồm UFCS 1.0, PD 3.0, PPS, QC 3.0, QC 4+, FCP, SCP, AFC và Apple 2.4A.

Các nấc điện áp cố định bao gồm 5V-3A, 9V-3A, 12V-3A, 15V-3A, 20V-2.25A cùng dải điện áp biến thiên PPS từ 5.00V đến 11.00V dòng 5.00A.

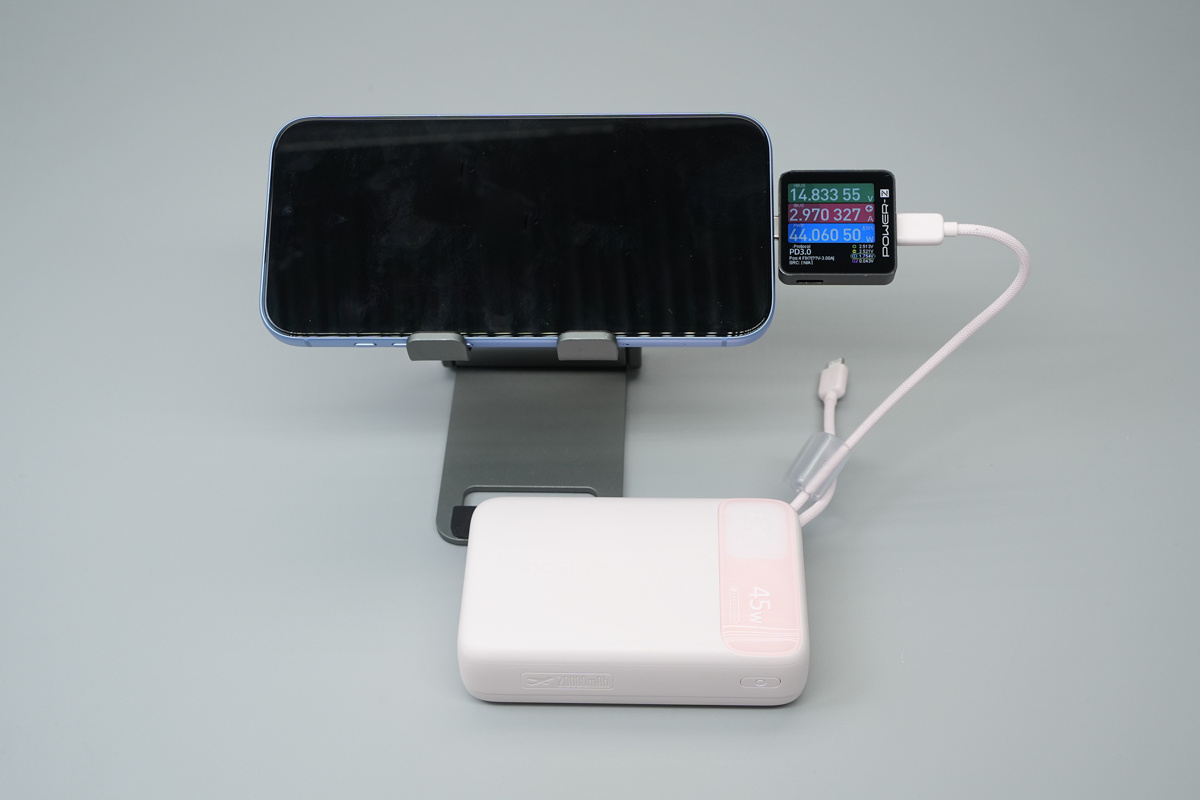

Sạc thực tế cho iPhone qua cáp C tích hợp: công suất tại thời điểm đo đạt 44,06W

Khi cắm sạc thực tế cho iPhone bằng sợi cáp USB-C gắn sẵn, phép thử ghi nhận công suất 44,06W với điện áp 14,83V và dòng 2,97A. Đây là số đo ở một thời điểm, không phải công suất duy trì suốt quá trình sạc.

Chạm NFC để xem tình trạng pin

Tính năng NFC chạm thông minh là điểm nâng cấp vượt trội trên dòng Baseus EnerFill. Chỉ cần chạm điện thoại có hỗ trợ NFC vào biểu tượng trên thân pin, ứng dụng Baseus có thể mở thông tin khi điện thoại và ứng dụng hỗ trợ để người dùng theo dõi:

• Mức dung lượng thực tế và nhiệt độ pin thời gian thực
• Độ chai pin và tình trạng sức khỏe của lõi pin
• Tổng số chu kỳ sạc xả đã thực hiện
• Điện áp độc lập của từng lõi pin bên trong
• Tra cứu mã chứng nhận 3C (CCC) của Trung Quốc

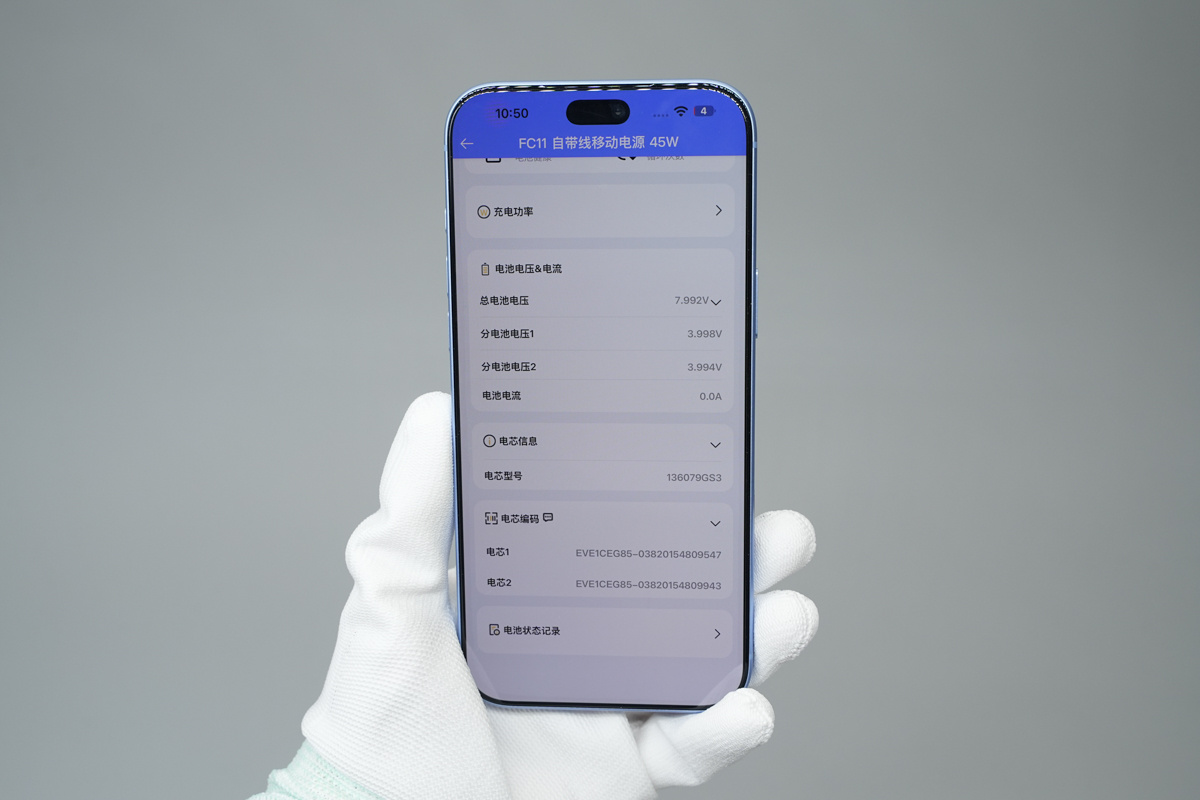

Giao diện ứng dụng Baseus hiển thị minh bạch tình trạng pin, nhiệt độ và chu kỳ sạc

Khám phá cấu trúc tản nhiệt và khung bảo vệ bên trong

Mở phần nắp lưng của pin dự phòng, bên trong được bố trí hệ thống tản nhiệt và cố định linh kiện chắc chắn:

• Mặt trong nắp lưng phủ tấm tản nhiệt than chì lớn kết hợp đệm silicone bao bọc bo mạch điện tử
• Khu vực giữa lõi pin và mạch điện có khung cao su giảm chấn và keo tản nhiệt cố định chống va đập khi rơi
• Toàn bộ bo mạch được bắt vít kim loại trực tiếp vào khung vỏ

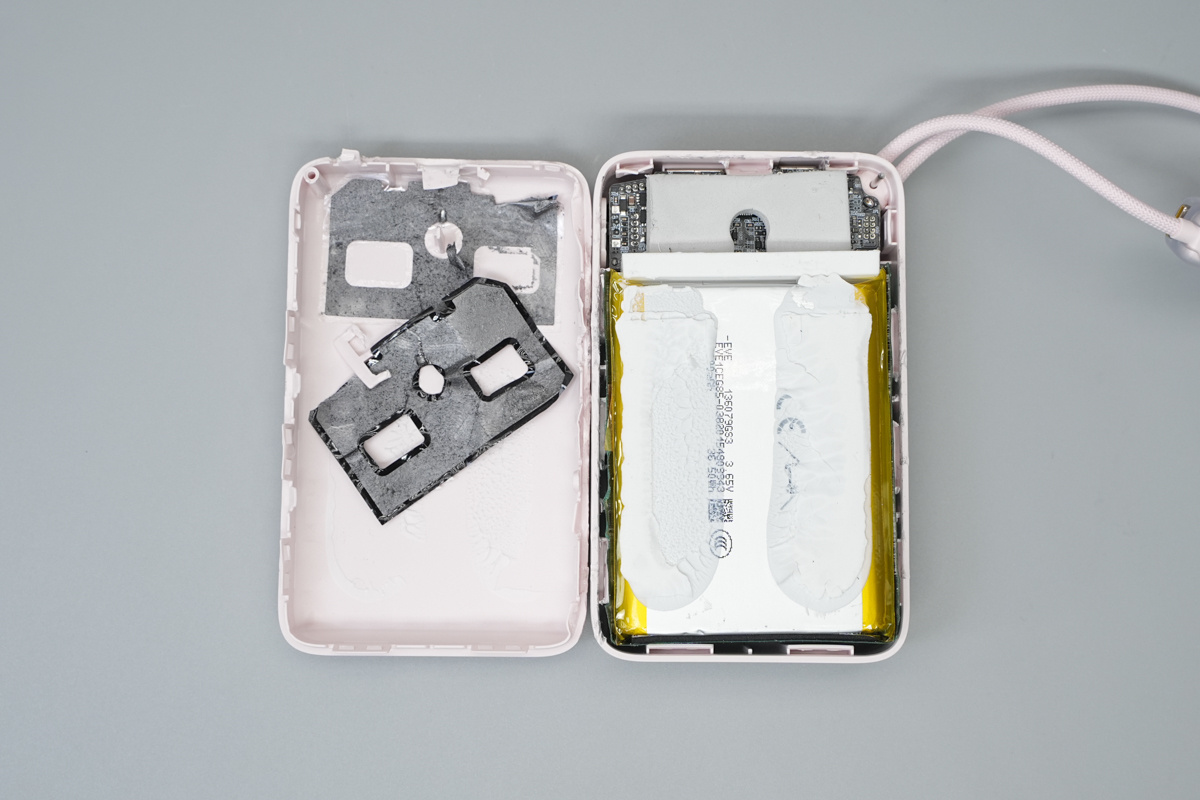

Hệ thống tản nhiệt than chì Graphene bảo vệ bo mạch hoạt động mát mẻ

Chất lượng lõi pin EVE Energy dung lượng 20000mAh

Baseus sử dụng hai viên pin lithium dạng túi mắc nối tiếp từ nhà sản xuất EVE Energy danh tiếng:

• Mã lõi pin: 136079GS3
• Điện áp danh định: 3.65V mỗi lõi pin
• Năng lượng: 36.50Wh mỗi lõi pin, tổng hai lõi pin đạt 73Wh tương đương 20000mAh
• Theo nguồn, lõi pin có thông tin kiểm nghiệm an toàn tại Trung Quốc; cần đối chiếu đúng tài liệu của sản phẩm
• Cảm biến nhiệt NTC gắn sát thân pin tự động ngắt mạch khi phát hiện quá nhiệt

Hai lõi pin dẻo EVE Energy 10000mAh mắc nối tiếp trong bộ pin

Phân tích bo mạch và hệ thống chip bán dẫn cao cấp

Bo mạch của pin gồm bo mạch chính xử lý dòng điện và một bo mạch phụ vuông góc gắn màn hình LED 188 cùng anten NFC.

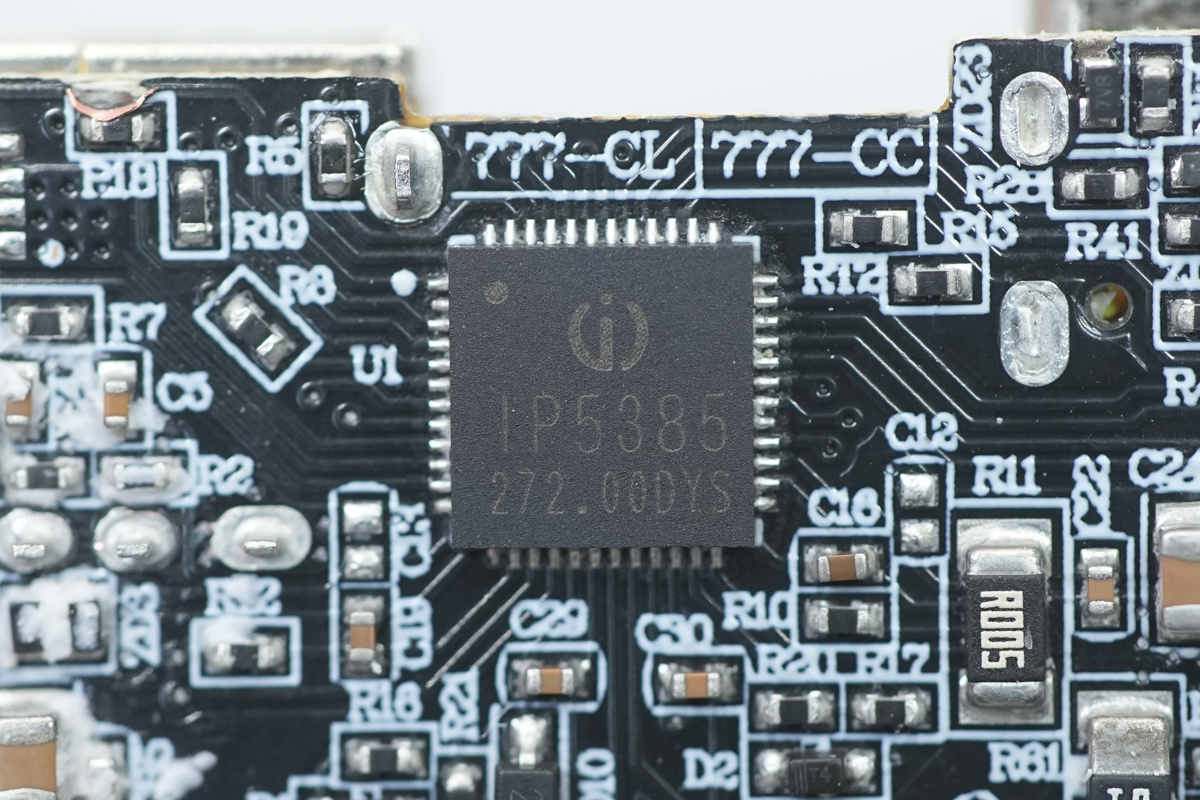

Chip SoC Injoinic IP5385 quản lý sạc hai chiều và nhận diện giao thức thông minh

Các linh kiện bán dẫn then chốt:

• Chip điều khiển chính Injoinic IP5385: Vi mạch SoC tích hợp bộ điều khiển sạc hai chiều, vi xử lý và hỗ trợ chuẩn sạc UFCS, PD 3.2 công suất 45W.
• 4 MOSFET chuyển đổi nguồn Wayon WMQ050N03LG4: Linh kiện đóng ngắt có điện trở thấp 5.4mΩ kết hợp cuộn cảm 4.7μH tạo mạch chuyển đổi điện năng hiệu suất cao.
• 4 MOSFET bảo vệ Wayon WMQ46N03T1: Đóng ngắt an toàn độc lập cho từng cổng sạc.
• Chip bảo vệ pin Chipsea CBM8570: Đo đếm dung lượng chính xác, cân bằng hai lõi pin và bảo vệ chống quá dòng, quá áp.
• Vi điều khiển phụ Chipsea CS32L011 và chip NFC Giantec N591: Điều khiển hiển thị màn hình LED và kết nối NFC đến điện thoại.
• Linh kiện khác: Hai tụ rắn lọc nguồn NJcon 25V 100μF giúp dòng điện ra luôn ổn định.

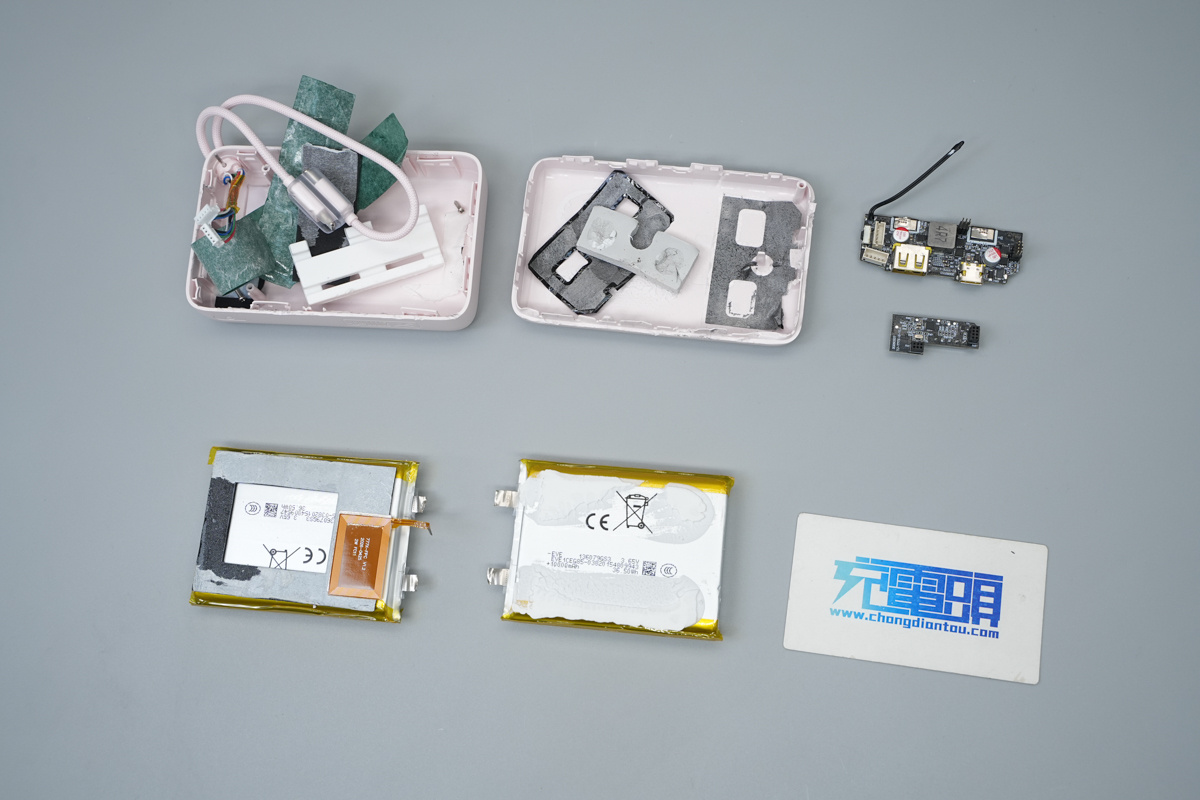

Toàn bộ vỏ máy, khung pin, 2 lõi pin EVE và bo mạch sau khi tháo máy

Bảng tổng hợp linh kiện và kết luận

Qua bài tháo máy chi tiết của Chongdiantou, có thể thấy Baseus EnerFill 20000mAh 45W được hoàn thiện rất chuẩn mực từ thiết kế quai xách tiện dụng bên ngoài đến dàn linh kiện chất lượng bên trong. Sự kết hợp giữa lõi pin EVE Energy, chip Injoinic và dàn linh kiện bảo vệ chuyên nghiệp mang đến một sản phẩm sạc nhanh an toàn, bền bỉ và hiện đại cho người dùng.

Nguồn tham khảo: chongdiantou.com
