Cổng USB-C của iPhone 15 và sự hé lộ của con chip bí ẩn!

ChagerLAB

Giới thiệu

Khi Sự kiện Mùa Thu của Apple năm 2023 (2023 Apple Fall Event) đang đến gần, những tin tức rò rỉ xoay quanh iPhone 15 đang trở nên ngày càng phổ biến hơn bao giờ hết. Vào tháng 2, những lời đồn đang lan truyền rằng iPhone 15 sẽ chuyển từ cổng Lightning sang cổng USB-C. Vào tháng 5, ChargerLAB đã thu thập thông tin từ các nguồn trong ngành, cho biết iPhone 15 sẽ hỗ trợ sạc không dây nhanh 15W. Vào ngày 15 tháng 8, ChargerLAB đã nhận được thông tin rò rỉ mới liên quan đến iPhone 15, cho biết máy sẽ có một ổ cắm USB-C được trang bị chip Thunderbolt/USB4 Retimer.

Ổ cắm USB-C dành cho iPhone 15 Series bị lộ!

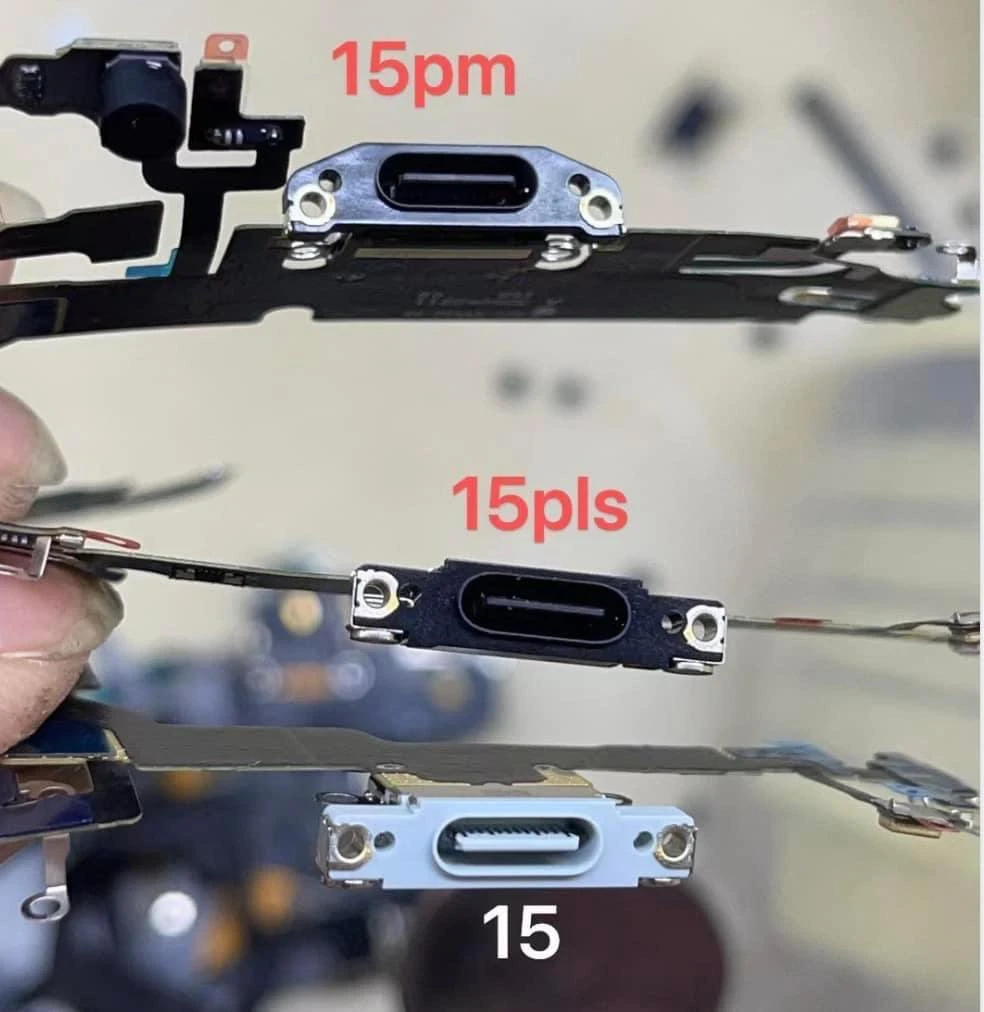

Theo thông tin từ trang Fix Apple (@lipilipsi), cổng USB-C bị lộ này thuộc về ba mẫu: iPhone 15 Pro Max, iPhone 15 Plus và iPhone 15. Các tấm nhựa bên trong cho thấy bố cục nhất quán ở cả hai mặt, bao gồm tổng cộng 24 chân. Đáng chú ý, các chân cấp nguồn GND và VBUS có chiều dài lớn hơn các chân dữ liệu khác, cho thấy cấu hình USB-C tiêu chuẩn.

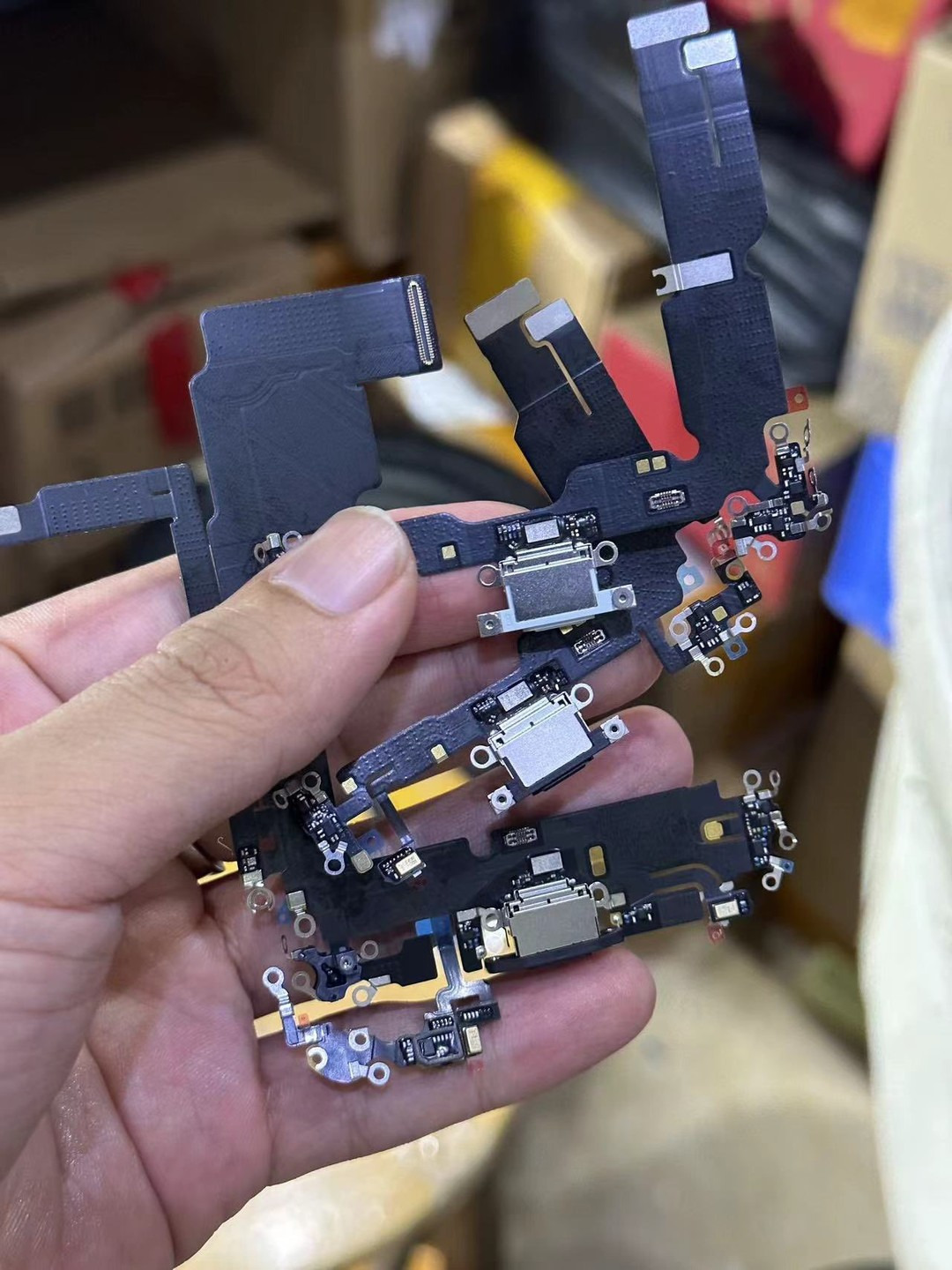

Bảng mạch in (tiếng Anh: printed circuit board - PCB là bảng được sử dụng để kết nối các linh kiện điện tử với nhau nhờ các đường dẫn điện được "in" trên một tấm vật liệu cách điện) nhỏ có thiết kế hình chữ L siêu mỏng, có sáu lỗ cố định cho cổng USB-C. Thiết kế này giúp tăng cường độ ổn định và ngăn ngừa tình trạng bong ra hoặc hư hỏng do xoắn sau khi cắm cáp.

iPhone 15 có thể hỗ trợ truyền tốc độ cao Thunderbolt/USB4

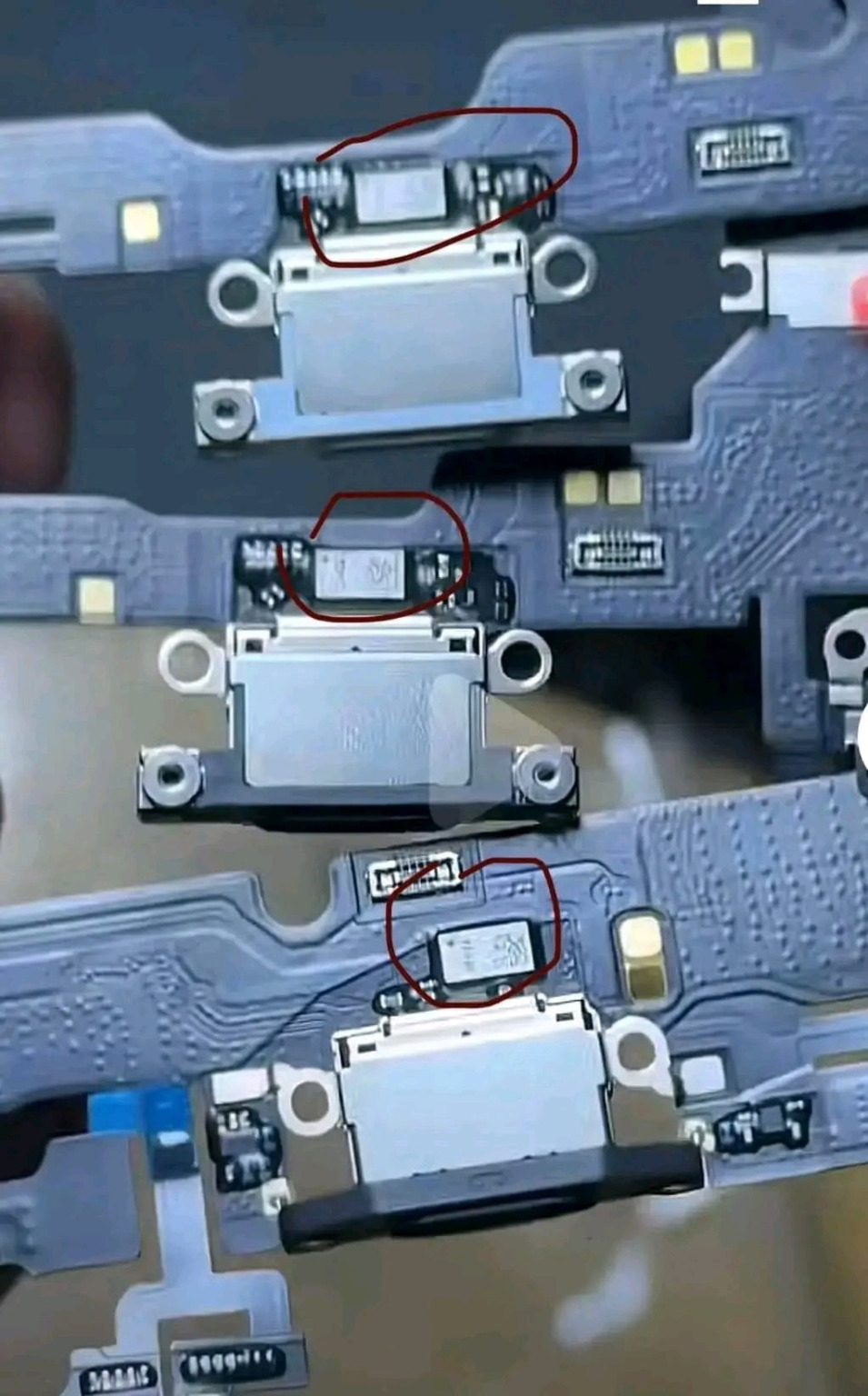

Ngoài việc tiết lộ thiết kế cổng của iPhone 15, một IC bí ẩn có thể nhìn thấy hơi mờ phía sau cổng USB-C. Khi phóng to, có thể thấy rõ rằng IC này là chip Retimer. Điều này cho thấy rằng nhiều mẫu trong dòng iPhone 15 sẽ hỗ trợ truyền dữ liệu tốc độ cao 40Gbps của Thunderbolt/USB4.

Chip Retimer chủ yếu phục vụ để tái tạo tín hiệu và giảm nhiễu cho tín hiệu. Chip này, thường được tìm thấy trong các thiết bị tốc độ cao Thunderbolt/USB4 đã được ChargerLAB tháo rời, giúp cải thiện độ ổn định truyền tín hiệu cho các cổng dữ liệu băng thông cao, cho phép truyền dữ liệu ở khoảng cách xa hơn.

Trong những hình ảnh bị rò rỉ, chip Retimer được tìm thấy trên các bo mạch (PCBs) nhỏ cho cả ba biến thể kiểu máy, cho thấy ít nhất ba mẫu iPhone 15 sẽ tích hợp tính năng truyền dữ liệu tốc độ cao 40Gbps của Thunderbolt/USB4.

Tóm tắt của ChargerLAB

Với tiết lộ này, cuộc tranh luận về việc liệu iPhone 15 có chuyển từ cổng Lightning sang cổng USB-C hay không đã kết thúc. Chỉ còn một tháng nữa là đến Sự kiện Thu tháng 9 của Apple, các câu hỏi về thay đổi công suất sạc, yêu cầu chứng nhận thiết bị và các hạn chế tiềm ẩn sẽ được giải đáp.

Sau khi chuyển sang cổng USB-C, mặc dù hiện tại vẫn chưa rõ liệu Apple có giới thiệu cơ chế chứng nhận tương tự như MFi hay không, nhưng xét về sự phong phú của các thiết bị liên quan đến USB-C, USB-C đã trở nên khá phổ dụng. Điều này làm cho khả năng tương thích của iPhone 15 với các thiết bị ngoại vi được nâng cao đáng kể. Ngoài ra, việc tích hợp chip Retimer tốc độ cao có thể biến iPhone 15 thành một thiết bị đầu cuối thông minh cá nhân, tương tự như máy tính xách tay và máy tính bảng, cung cấp kết nối liền mạch qua một trạm nối (docking station) tốc độ cao cho tất cả các thiết bị ngoại vi và trình chiếu có độ phân giải cực cao ( Tiếng Anh: ultra-high-resolution - hay Ultra HD (UHD) có độ phân giải 3.840 x 2.160 pixels hoặc 4.096 x 2.160 pixels, cao gấp bốn lần so với độ phân giải có độ nét cao Full HD 1.080p). Về tính năng sạc pin, nó cũng cải thiện khả năng tương thích với các thiết bị sạc nhanh USB PD.

Hơn nữa, từ góc độ người tiêu dùng và ngành công nghiệp thiết bị điện tử, việc tích hợp cổng USB-C tốc độ cao trong iPhone 15 sẽ giảm đáng kể chi phí phụ kiện. Với số lượng iPhone xuất xưởng và lượng người dùng khổng lồ, nó thậm chí có thể thúc đẩy sự phát triển của thị trường thiết bị tốc độ cao Thunderbolt/USB4.

Sau khi ra mắt dòng iPhone 15, chỉ còn AirPods và iPad cấp thấp sẽ tiếp tục sử dụng cổng Lightning, khiến chúng trở nên khác biệt như những ngoại lệ. Có khả năng các mẫu tiếp theo của họ cũng sẽ chuyển sang cổng USB-C. Tóm lại, chúng ta hãy tạm biệt cổng Lightning, vì thời đại của iPhone sử dụng cổng USB-C thực sự đang sắp ra mắt.
